2変量の正規分布をグラフでイメージ(persp)
また、ここで勉強させていただきました.
http://cse.naro.affrc.go.jp/minaka/R/R-binormal.html
忘れないように要点のみ転記させていただます.まさに備忘録.

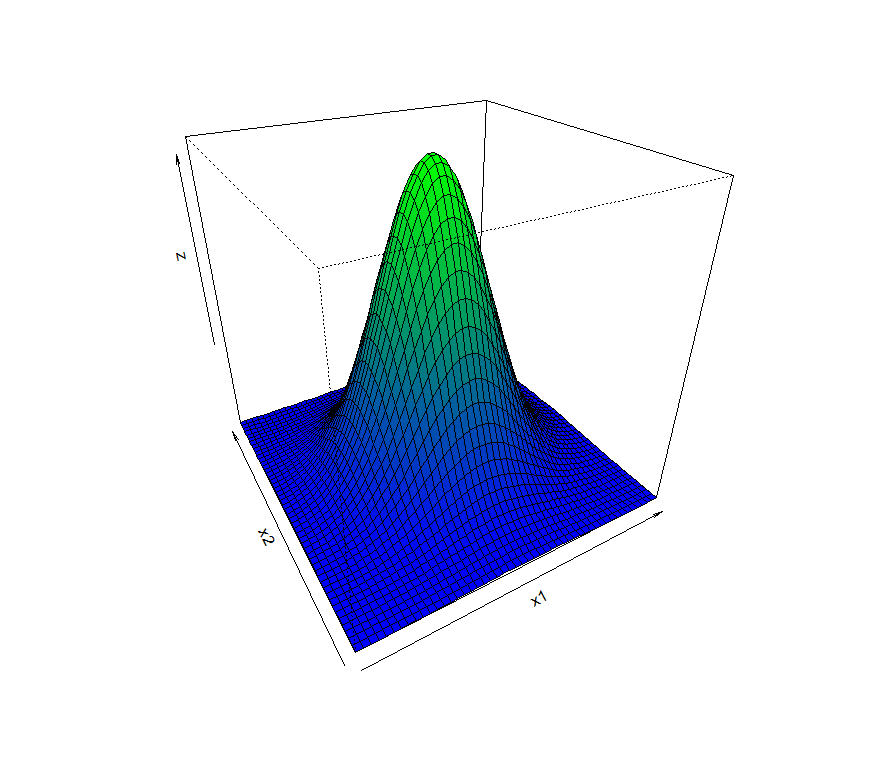

今回はRの関数perspを使用して、密度関数の数式から3Dのグラフを描いてみます
確率変数x1、x2が正規分布に従い、無相関であることを仮定して進めていきます.
x1 <- seq(-3, 3, length=50) # -3~3の範囲を50分割 head(x1) #先頭部分だけ確認してみます [1] -3.000000 -2.877551 -2.755102 -2.632653 -2.510204 -2.387755 x2 <- x1
これで変数の設定は完了です.次に、分散1共分散0のマトリックスを作成します.
sigma.zero <- matrix(c(1,0,0,1), ncol=2) [,1] [,2] [1,] 1 0 [2,] 0 1
Rの関数functionにx1、x2の同時確率密度を定義します. 上記sigma.zeroを分散共分散行列とする密度関数です
f <- function(x1,x2) { dmvnorm(matrix(c(x1,x2), ncol=2), mean=c(0,0), sigma=sigma.zero) } #6ポイントのみ確認してみます f(-3,-3);f(0,0);f(3,3) [1] 1.964128e-05 [1] 0.1591549 [1] 1.964128e-05 f(-1,-1);f(0,0);f(1,1) [1] 0.05854983 [1] 0.1591549 [1] 0.05854983
関数outerを使用して、(x2,x2)であらわされる座標に対しFUN(f <- function(x1,x2))を適用します.
つまり、(x2,x2)に該当する値(f)が定まることになり3次元の描画を可能にします.
z <- outer(x1, x2, f) #50×50=2500個のデータが生成されました(length(z)で確認) #10個だけ見てみましょう z[1:10] [1] 1.964128e-05 2.814820e-05 3.973927e-05 5.526846e-05 [5] 7.572219e-05 1.022015e-04 1.358875e-04 1.779878e-04 [9] 2.296621e-04 2.919285e-04
http://cse.naro.affrc.go.jp/minaka/R/R-binormal.html に書かれあります,
z の欠損値の置換は省略しております.
色塗りはRのヘルプ persp {graphics} をそのまま使用しました.
nrz <- nrow(z) ncz <- ncol(z) # Create a function interpolating colors in the range of specified colors jet.colors <- colorRampPalette( c("blue", "green") ) # Generate the desired number of colors from this palette nbcol <- 100 color <- jet.colors(nbcol) # Compute the z-value at the facet centres zfacet <- z[-1, -1] + z[-1, -ncz] + z[-nrz, -1] + z[-nrz, -ncz] # Recode facet z-values into color indices facetcol <- cut(zfacet, nbcol) persp(x1, x2, z, col = color[facetcol], phi = 30, theta = -30)
